雷蒙磨粉機又稱雷蒙磨，雷蒙機，是代替球磨機加工礦石粉末的一種新型磨粉機，雷蒙磨粉機的磨輥在離心力的作用緊緊地壓在磨環上，因此當磨輥、磨環磨損到一定厚度時不影響成品的產量與細度。雷蒙磨粉機的磨輥、磨環更換周期長，從而剔除了離心粉碎機易損件更換周期短的弊病。該磨粉機適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、陶瓷、玻璃等莫氏硬度不大于7級，濕度在6%以下的非易燃易爆的礦業、化工、建材、冶金等行業280多種物料的制粉加工，成品粒度在80-325目范圍內任意調節。

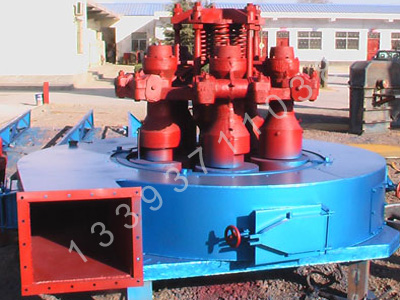

雷蒙磨粉機結構
雷蒙磨主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。
雷蒙磨粉機工作過程
雷蒙磨機結構是由主機、分析機、管道裝置、鼓風機，以及根據用戶需要可以配備的破碎機、提升機、電磁振動給料機、電控電機等組成。物料粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。 在雷蒙磨粉機磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。
雷蒙磨粉機性能特征
1.雷蒙磨整機為立式結構，占地面積小，系統性強，從原材料的粗加工到輸送到制粉及最后的包裝，可自成一個獨立的生產系統。
2.雷蒙磨與其他老式磨粉設備相比，通篩率可高達99%。
3.雷蒙磨主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運轉可靠。
4.雷蒙磨重要部件均采用優質鑄件及型材制造，工藝精細，保證了整套設備的耐用性。
5.雷蒙磨電氣系統采用集中控制，選型先進合理自動化程度高。
雷蒙磨粉機的技術參數
| 型號 | 3R2715 | 3R3016 | 4R3216 | 5R4121 | 6R4427 | ||
| 磨輥 | 個數 | 3 | 3 | 4 | 5 | 6 | |
| 直徑 | 270 | 300 | 320 | 410 | 440 | ||
| 高度 | 140 | 160 | 160 | 210 | 270 | ||
| 磨環 | 內徑 | 830 | 880 | 970 | 1280 | 1600 | |
| 高度 | 140 | 160 | 160 | 210 | 270 | ||
| 最大進粒度 | 15-20 | 15-20 | 20-25 | <30 | <35 | ||
| 成品粒度 | 0.044-0.165 | 0.044-0.165 | 0.044-0.165 | 0.044-0.165 | 0.044-0.165 | ||
| 主機功率(KW) | 22 | 30 | 37 | 75 | 132 | ||
| 成品細度 | 0.125 | 產量(T/H) | 2.3-2.8 | 0.6-1.2 | 3.2-4.5 | 6-9.5 | 18-22 |
| 0.075 | 1.8-2.3 | 1.9-2.6 | 2.4-3.1 | 4.5-8 | 10-15 | ||
| 0.044 | 0.9-1.7 | 1-1.9 | 1.8-2.5 | 3-5 | 8-10 | ||
