礦粉烘干機采用了高溫快速干燥工藝，成功地組合了熱風槽式旋片干燥機和氣流式干燥器的優點。物料在高速旋轉葉片的作用下拋起、擊碎，并彌散于機體內，同時與高溫熱風充分有效接觸，強烈進行對流傳熱，由此實現了質、熱傳遞過程，實現了對物料連續兩級高效干燥。
礦粉烘干機特點
（1）礦粉烘干機的干燥工藝先進，采用高溫快速干燥工藝，傳熱系數大，熱效率高，干燥強度大。
（2）高速攪拌干燥與氣流干燥相結合，能將粘性物料充分分散，大大提高了物料與熱介質的接觸面積，有利于干燥過程進行。
（3）礦粉烘干機內采用特殊的刮料裝置，避免了物料粘壁的現象。
（4）適應范圍廣、操作簡單、維修量小、產品質量穩定。
（5）礦粉烘干機專門為干燥礦粉而設計，具有旋轉葉片角度可變，轉軸轉速可調。
（6）礦粉烘干機機體上部設較濕物料返流層，氣流干燥器設特殊攪拌器等特點。
礦粉烘干機的組成及工作原理

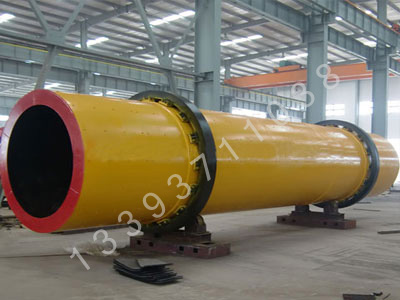

礦粉烘干機成套設備主要由滾筒干燥機、燃燒爐、進料螺旋、出料螺旋、輸送管道、除塵器、關風器、引風機、控制柜等組成。
礦粉由進料螺旋直接送入滾筒破碎干燥機，被滾筒內壁上的抄板反復抄起撒落，經破碎裝置擊散后，物料與呈負壓的高溫介質充分接觸，完成傳熱傳質過程。由于滾筒的傾角和引分風的作用，物料由進料端緩緩移動，干燥后由出料螺旋排出，尾氣通過除塵器除塵后，排入大氣。
礦粉烘干機技術參數
| 型號 | TDYZ800 | TDYZ1000 | TDYZ1500 | TDYZ2200 |
| 進料螺旋輸送量 | ≥800kg/h | ≥1200kg/h | ≥1800kg/h | ≥3000kg/h |
| 干燥機水分蒸發量 | 350kg/h | 650kg/h | 900kg/h | 1300kg/h |
| 滾筒轉速及功率 | 3-4rmdiv,4kw | 3-4rmdiv,5.5kw | 3-4rmdiv,10kw | 3-4rmdiv,15.5kw |
| 破碎軸轉速及功率 | 150-250rmdiv,3kw | 150-250rmdiv,4kw | 150-250rmdiv,4kw | 150-250rmdiv,5.5kw |
| 引風機功率 | 7.5kw | 11kw | 15kw | 18.5kw |
| 耗煤量（標準煤） | ≤70kg/h | ≤110kg/h | ≤170kg/h | ≤220kg/h |
| 耗電量 | ≤10度/小時 | ≤15度/小時 | ≤20度/小時 | ≤30度/小時 |
| 占地面積 | ≥80m2 | ≥100m2 | ≥120m2 | ≥150m2 |
| 廠房高度 | ≥3.8m | ≥4.2m | 5.5mtd> | ≥5.5m |
