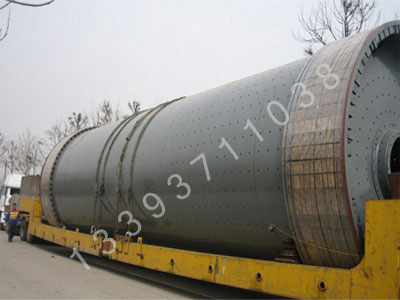

水泥磨是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
水泥磨性能特點
水泥球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
水泥磨工作原理
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
水泥磨系列產品主要技術參數
| 產品規格 | 磨機形式 | 傳動形式 | 減速機 | 電機功率 | 生產能力(t/h) | 重量 | |
| 型號 | 速比 | ||||||
| φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
| φ2.2×7.5 | 圈流 | 邊緣 | ZD70 | 5 | 380 | 8-10 | 64.8 |
| φ2.2×11 | 開流 | 中心 | D110 | 35.5 | 630 | 12-13 | 104.6 |
| φ2.2×13 | 開流 | 中心 | D110 | 35.5 | 630 | 16-18 | 114 |
| φ2.4×13 | 開流 | 中心 | D110 | 35.5 | 800 | 20-23 | 130.6 |
| φ2.6×13 | 開流 | 中心 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
| φ3×9 | 圈流 | 邊緣 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
| φ3×11 | 圈流 | 中心 | D140 | 42.8 | 1250 | 36-47 | 180 |
| φ3.2×13 | 開流 | 中心 | D140 | 36.5 | 1600 | 45-50 | 225 |
| φ3.8×13 | 開流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
| φ4.2×13 | 開流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
| φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
原料磨系列產品技術參數
| 產品規格 | 磨機形式 | 傳動形式 | 減速機 | 電機功率 | 生產能力(t/h) | 重量 | |
| 型號 | 速比 | ||||||
| φ1.5×5.7 | 開流 | 邊緣 | ZD40 | 3.55 | 130 | 4.5-6 | 25.8 |
| φ1.83×6.4 | 開流 | 邊緣 | ZD60 | 4.5 | 210 | 7.5-15 | 43 |
| φ2.2×6.5 | 圈流 | 邊緣 | ZD70 | 5 | 380 | 14-26 | 60 |
| φ2.2×13 | 開流 | 中心 | D110 | 35.5 | 630 | 29-34 | 114 |
| φ2.4×6 | 圈流 | 邊緣 | 2HD-700-10ⅡJ | 5.53 | 380 | 15-38 | 72 |
| φ2.4×10 | 圈流 | 邊緣 | 2D80-4-Ⅱ | 6.435 | 570 | 25-45 | 118 |
| φ2.4×13 | 開流 | 中心 | D110 | 35.5 | 800 | 40-50 | 130.6 |
| φ2.6×13 | 開流 | 中心 | MFY100 | 19.5 | 1000 | 43-54 | 158 |
| φ3×9 | 圈流 | 中心 | D125 | 41.2 | 1000 | 32-68 | 167 |
| φ3.2×9 | 圈流 | 邊緣 | MBY900 | 7.1 | 1250 | 62-65 | 195 |
| φ3.8×7.5 | 圈流 | 邊緣 | JDX900 | 5.6 | 1600 | 80 | 233 |
| φ4.6×10+3.5 | 圈流 | 中心 | JQS3550 | 15.1 | 3550 | 190 | 415 |
| φ4.6×10.5+3.5 | 圈流 | 中心 | JQS3550 | 15.1 | 3550 | 210 | 476 |
